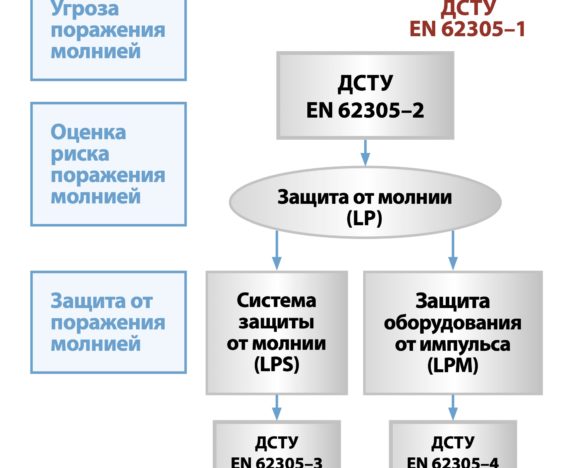

В цілому система блискавкозахисту і імпульсних перенапруг – це комплексна система, призначена для зниження ризику матеріальних збитків при ударі блискавки в будинок. Вона ділиться на зовнішню і внутрішню системи. В цілому ж система захисту від блискавок і імпульсних перенапруг представлена ​​на рис 1.3.1.

Зовнішня система блискавкозахисту (LPSe) складається з блискавкоприймачів і струмовідводів, які повинні надійно перехоплювати прямі удари блискавок силою струму до 200 кА в розряді, завдяки наявності захисного роздільного інтервалу безпечно відводити їх до землі, де система заземлення розсіює енергію розряду, причому заземлення повинно надійно виконувати свої функції протягом всього терміну експлуатації будівель і споруд.

Зовнішня система LPSe повинна надійно захищати самі будівлі, людей і обладнання, в них знаходяться, від небезпеки ураження струмом блискавки, і від небезпечного іскріння, що може призвести до займання та пожежі.

Внутрішня система блискавкозахисту (LPSi) складається з системи вирівнювання грозових потенціалів з використанням пристроїв захисту від перенапруг (ПЗІП) і екранування (при необхідності).

Зауважимо, що енергія блискавки розподіляється так: близько 50% струму блискавки відводиться в заземлення, а інша частина розтікається по всіх лініях і мереж будинку. Система вирівнювання потенціалів підключеними до неї пристроями захисту від перенапруги забезпечує розподіл і кероване відводу цієї частини енергії блискавки. Згідно ПУЕ, УЗИП встановлюються в мережах харчування до 1000 В і у всіх мережах передачі даних.

Грозовий імпульс може тривати близько 1 мс і досягати напруги в десятки або сотні кВ, а сила струму, що пропускається до 100 кА. Ні один пристрій, крім ПЗІП, не може відреагувати на такі короткі і потужні імпульси. Правильно побудовані системи внутрішнього захисту утворюють багаторівневий бар’єр, який надійно захищає від імпульсів перенапруги, гарантуючи контрольоване вирівнювання потенціалів і запобігаючи ризики удару високою напругою і електричного пробою.

В цілому система блискавкозахисту ділиться на зовнішню і внутрішню системи.

Зовнішня система блискавкозахисту (LPSe) складається з блискавкоприймачів і струмовідводів, які повинні надійно перехоплювати прямі удари блискавок силою струму до 200 кА.

Внутрішня система блискавкозахисту (LPSi) складається з системи вирівнювання грозових потенціалів з використанням пристроїв захисту від перенапруг (ПЗІП) і екранування (при необхідності).
